通風采光天窗11CJ33圖集14類天窗型號對比與選用建議
通風采光天窗11CJ33圖集作為國家建筑標準圖集,涵7種通風天窗、6種電動采光排煙天窗及1種固定式采光天窗,共14類型號,為工業與民用建筑屋面通風、采光、排煙提供權威指導,廣泛適用于冶金、機械、倉儲等多行業。精準選型需立足型號特性,結合建筑需求與氣候條件綜合判斷。
通風天窗側重自然通風,通風采光天窗11CJ33圖集按結構分為薄型與流線型兩類。MCW1(并列風道式)、MCW2(間隔風道式)薄型天窗,高度低、抗風性強,安裝靈活,適配臺風地區及輕鋼結構屋面。MCW4(壓桿式)、MCW5(暗扣式)流線型天窗,弧形構造通風量大、防雨性優,喉口尺寸≥1.2米,適合高溫高濕廠房。MCW6、MCW7小喉口流線型天窗,洞口尺寸600-1200mm,順坡布置通風均勻,適配中小型廠房;MCW3碗式天窗應用較少,暫不推薦主流場景選用。

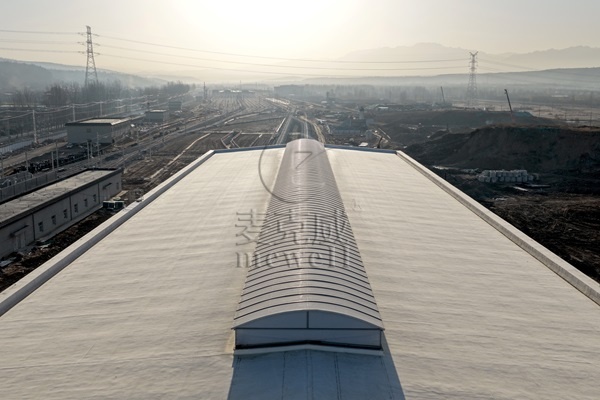

電動采光排煙天窗兼顧采光與智能控制,功能導向差異明顯。三角型系列中,C1ST上開式排煙效率高,適配消防優先場景;C1XT下開式防雨性佳,適合日常通風需求。C2T一字形電動采光排煙天窗開啟角度可達90°,排煙迅速,適配大面積消防排煙區域。圓拱型C3CT、MC3CT側開式與C3ST上開式,洞口尺寸大,適配屋脊或順坡布置,弧形設計利于排雨雪,適合多雨雪地區。C3G固定式天窗僅提供采光,無通風排煙功能,適配采光需求高、防水要求嚴的封閉空間。
選用核心原則需緊扣三大維度:功能上,日常通風選薄型或流線型通風天窗,消防排煙優先一字型、三角型上開式;氣候上,北方嚴寒地區注重保溫性能,南方炎熱地區優先高效通風型號,大雪地區可選側開式圓拱型天窗;僅采光需求則選C3G固定式。
通風采光天窗11CJ33圖集免費高清下載鏈接:http://www.sdqie.cn/download/。
