通風采光天窗11CJ33圖集作為國家建筑標準圖集，涵7種通風天窗、6種電動采光排煙天窗及1種固定式采光天窗，共14類型號，為工業與民用建筑屋面通風、采光、排煙提供權威指導，廣泛適用于冶金、機械、倉儲等多行業。精準選型需立足型號特性，結合建筑需求與氣候條件綜合判斷。

通風天窗側重自然通風，通風采光天窗11CJ33圖集按結構分為薄型與流線型兩類。MCW1（并列風道式）、MCW2（間隔風道式）薄型天窗，高度低、抗風性強，安裝靈活，適配臺風地區及輕鋼結構屋面。MCW4（壓桿式）、MCW5（暗扣式）流線型天窗，弧形構造通風量大、防雨性優，喉口尺寸≥1.2米，適合高溫高濕廠房。MCW6、MCW7小喉口流線型天窗，洞口尺寸600-1200mm，順坡布置通風均勻，適配中小型廠房；MCW3碗式天窗應用較少，暫不推薦主流場景選用。

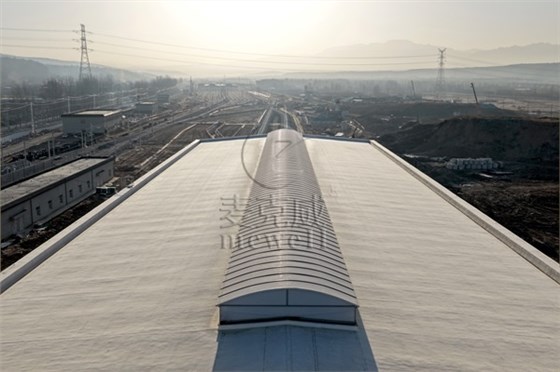

電動采光排煙天窗兼顧采光與智能控制，功能導向差異明顯。三角型系列中，C1ST上開式排煙效率高，適配消防優先場景；C1XT下開式防雨性佳，適合日常通風需求。C2T一字形電動采光排煙天窗開啟角度可達90°，排煙迅速，適配大面積消防排煙區域。圓拱型C3CT、MC3CT側開式與C3ST上開式，洞口尺寸大，適配屋脊或順坡布置，弧形設計利于排雨雪，適合多雨雪地區。C3G固定式天窗僅提供采光，無通風排煙功能，適配采光需求高、防水要求嚴的封閉空間。

選用核心原則需緊扣三大維度：功能上，日常通風選薄型或流線型通風天窗，消防排煙優先一字型、三角型上開式；氣候上，北方嚴寒地區注重保溫性能，南方炎熱地區優先高效通風型號，大雪地區可選側開式圓拱型天窗；僅采光需求則選C3G固定式。

通風采光天窗11CJ33圖集免費高清下載鏈接：http://www.sdqie.cn/download/。
