11cj33《通風采光天窗》對市面上大多常用薄型通風天窗、流線型通風天窗和電動采光排煙天窗的結構、性能特點、規格尺寸等有詳盡解釋。本文將通過圖文方式帶大家初步了解圖集中的天窗。

一、天窗布置圖解

1、薄型通風天窗：mcw1型、mcw2型通風天窗既可橫向布置（順坡布置），也可縱向布置（屋脊布置）；

2、流線型通風天窗：mcw4型、mcw6型、mcw7型通風天窗橫向布置，mcw5型通風天窗既可橫向，也可縱向；

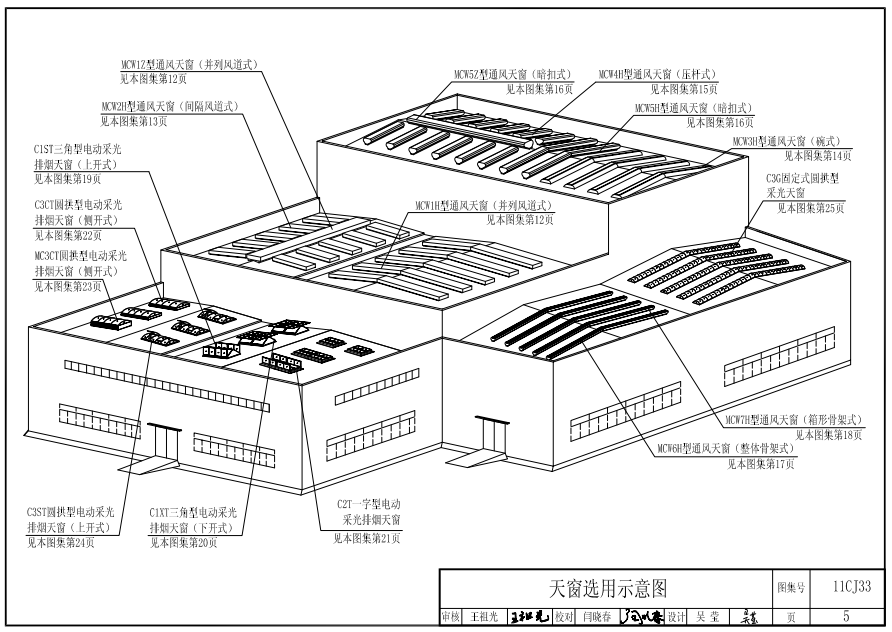

3、電動采光排煙天窗：三角形、圓拱型、一字型電動采光排煙天窗多以橫向布置。布置圖解請參考11cj33《通風采光天窗》下圖：

二、結構圖解

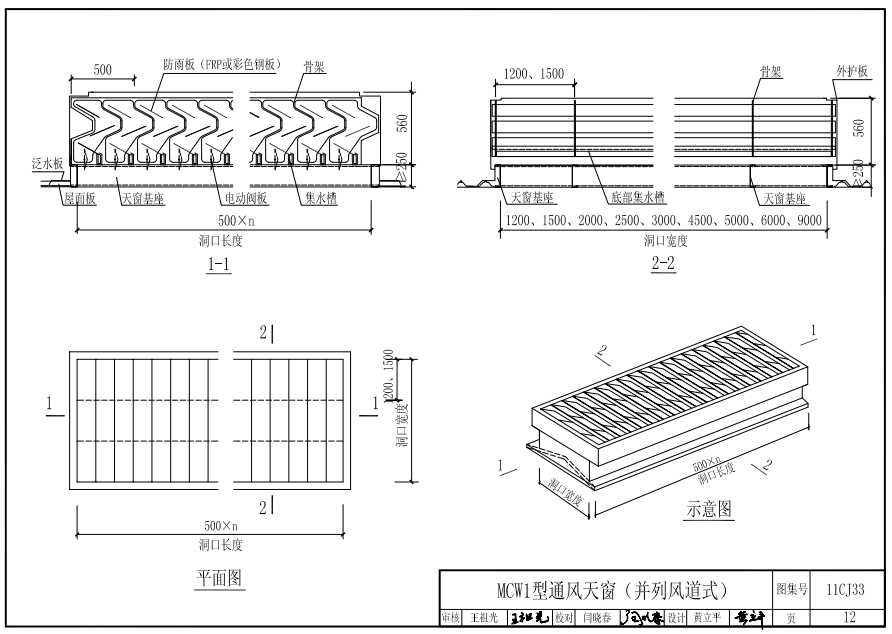

1、并列風道式通風天窗（mcw1）、間隔風道式排煙天窗（mcw2）由泛水板、防雨板、骨架、電動閥板、集水槽、外護板等結構組成，喉口長度為1200mm-9000mm。

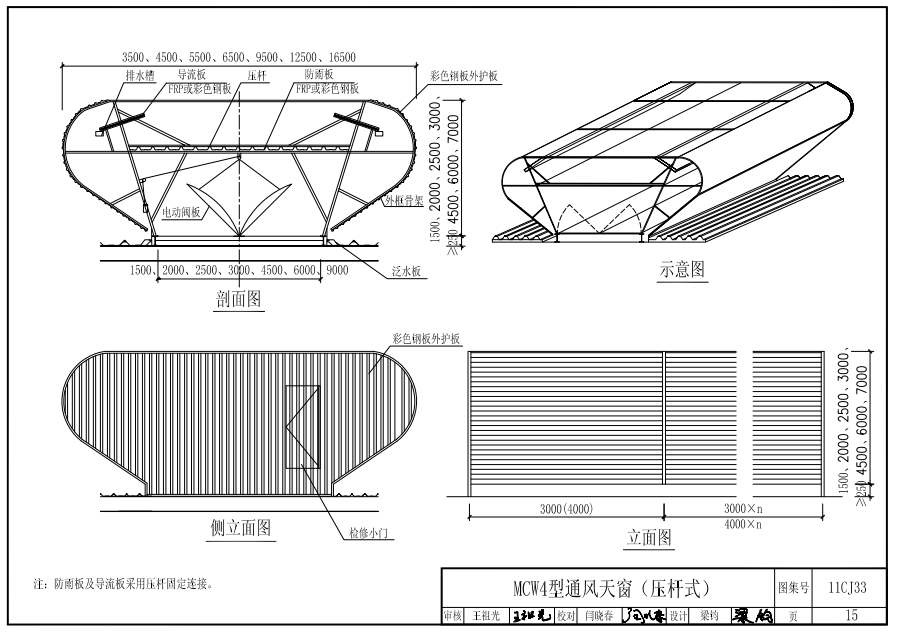

2、流線型通風天窗由排水槽、導流板、防雨板、泛水板、外框骨架、電動閥板、外護板、收邊板、端頭板等結構組成，喉口尺寸為1500mm-9000mm。

3、電動采光排煙天窗主要由窗框、窗扇、窗體、電動推桿、電控箱等結構組成，三角形天窗和一字型天窗的洞口寬度尺寸為1000mm-3000mm，圓拱型天窗的洞口寬度尺寸為2000-6000mm。

11cj33《通風采光天窗》圖集下載鏈接：http://www.sdqie.cn/download/。
