24cj87-4《采光、通風、消防排煙天窗》圖集適用于新建、改建的工業及民用建筑工程，且要求屋面坡度在2%-10%范圍內的建筑，可供設計人員和施工單位相關人員參考。文末附高清免費下載鏈接。

24cj87-4《采光、通風、消防排煙天窗》主要包括三角型采光排煙天窗、圓拱型采光排煙天窗、薄型通風器、高容量通風器、順坡通風器五大窗型，并對各窗型的適用范圍、性能特點、規格尺寸、材料配置、結構特點等有詳細規定。

三角型采光排煙天窗的窗扇開啟角度為70°-90°，窗扇關閉時與水平面成10°夾角，在環境溫度-25℃-80℃，相對濕度不高于90%條件下可正常啟閉。其洞口尺寸為1500×2000×n、1500×3000×n、2000×2000×n、2000×3000×n，窗體高度為250-300mm。

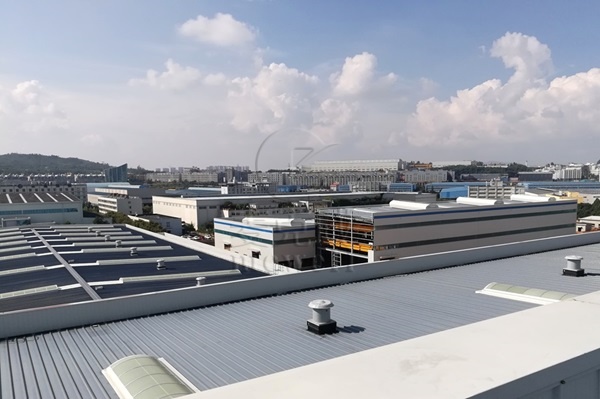

圓拱型采光排煙天窗分為固定式和側開式兩種窗型，固定式無開啟窗扇，用于采光；側開式的兩側設置開啟窗扇，開啟角度≥70°，兼顧采光通風與排煙功能，其洞口寬度為1500-4000mm，洞口長度為2000×n、3000×n，窗體高度為900-1350mm，側窗窗扇高度為450-750mm。

薄型通風器按功能分為敞開型和啟閉型，即可安裝在屋脊處，也可安裝在順坡處，其抗風壓強度為1.2KPa-1.5KPa，能應用在沿江沿海風荷載較大的地區。其洞口寬度為1500-18000mm，洞口長度為890×n，窗體高度為450mm。

其他天窗型號請參考24cj87-4《采光、通風、消防排煙天窗》 圖集內容，高清免費下載鏈接：http://www.sdqie.cn/download/。
