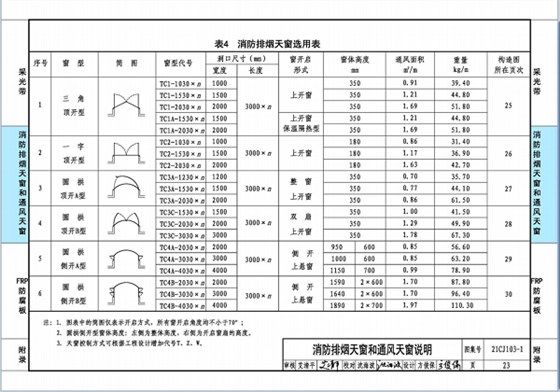

圓拱型天窗屬于國標圖集21CJ103-1玻璃纖維增強聚酯（FRP）板材應用構造（-）中的消防排煙天窗，其頂部呈圓弧形，故此命名。在此圖集中圓拱型采光排煙天窗有幾種窗型呢？相互之間有何區別呢？

21CJ103-1圖集中圓拱型采光排煙天窗有四種窗型，分別是圓拱頂開A型、圓拱頂開B型、圓拱側開A型和圓拱側開B型。代號分別是TC3A、TC3C、TC4A、TC4B，從他們的名字都能看出前兩種窗型的窗扇向上開啟，后兩種窗型的窗扇側立面開啟。

頂開A型屬于單扇單開，且是整窗向上開啟，頂開B型屬于雙扇對開，窗扇開啟角度≥70°。側開A型只有一層可以開啟的窗扇，側開B型有多層可以開啟的窗扇，因此B型窗體高度更高，兩者的窗扇開啟角度≥70°。圖集中的圓拱形電動采光排煙天窗的窗框均采用斷橋鋁型材制作，窗扇采光材料均采用雙層FRP采光板制作，壓條采用鋁合金制作。

該類廠房電動排煙天窗自潔性好，能有效防積灰、防積水和防積雪，制作圓弧頂和窗扇的雙層FRP采光板，透光率高，且持久性好，因而采光性能好。其采用圓拱型結構，弧形骨架和板材強度大，可承受較大的荷載。

綜上所述，國標圖集21CJ103-1中圓拱型采光排煙天窗有四種窗型，主要區別在于窗扇。
