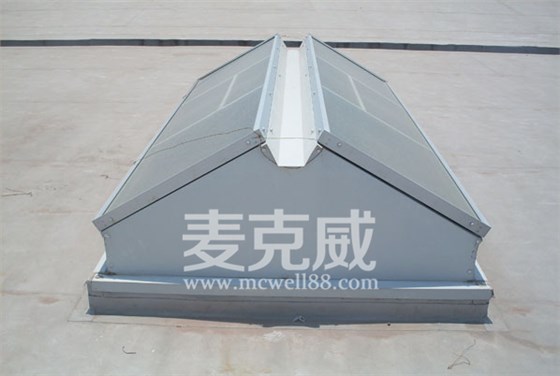

09J621-2《電動采光排煙天窗》圖集中介紹的電動排煙天窗型號有：三角型電動排煙天窗、一字型電動排煙天窗、圓拱型電動排煙天窗、避風型電動排煙天窗、側開型電動排煙天窗等，在安裝電動排煙天窗啟閉控制器時，布線規范有以下幾點要求：

1、啟閉控制器詳細參數：
1、供電電源：AC220V 50HZ；
2、開窗機額定電壓：DC24V；
3、開窗機額定電流：1.2A；
4、開窗機推拉力：400N。
2、布線通常采用管線敷設，在天窗接線端子處需設有分線盒，且距離線端子需小于100mm；
3、布線時在同一鋼管內不能有同一顏色的導線；
4、在每個分線盒處應留有一定余量，以利于接線；
5、配線時，控制器到未樘天窗的導線禁止中間剪斷；
6、控制器到配電柜的線徑不小于主回路線徑，布線距離不應大于10m，超過10m應根據實際情況加粗線徑；
7、由消防系統提供的輸入信號，應是無源開關信號。
電動排煙天窗廠家——麥克威天窗作為國標圖集《電動采光排煙天窗》參編單位，專注于電動排煙天窗15年，擁有雄厚的技術實力，因為專注，所以專業，更多采光板信息請訪問麥克威網站（www.sdqie.cn）或者撥打麥克威客服熱線：028-82630900。
