三角型、一字型、圓拱型、避風型和側開型電動排煙天窗是國標圖集09J621-2《電動采光排煙天窗》中的重點產品，產品型號較為豐富，可滿足大部分廠房的自然通風、采光、排煙需求。消防排煙是所有電動排煙天窗所必須具有的功能，但排煙效果存在區別，下面小編就09J621-2圖集中的天窗產品，作一個排煙性能對比分析。
該國標圖集中的三角型天窗為上開式天窗，有效開口面積在1.36㎡-2.82㎡，最大開啟角度為60°；一字型電動排煙天窗有效開口面積在1.305㎡-2.74㎡，最大開啟角度為90°；側開型圓拱形電動采光排煙天窗有效開口面積在0.9n㎡-1.56n㎡，最大開啟角度為60°；圓拱形滑動天窗有效開口面積在1.35n㎡-2.2n㎡，開啟后開啟扇處洞口通風面積不小于開啟扇的90%；圓拱頂開排煙天窗有效開口面積在0.7n㎡-1.25n㎡，最大開啟角度為45°；三角避風型電動采光排煙天窗有效開口面積在0.984㎡-1.935㎡；側開型通風天窗有效開口面積在0.7×6n㎡-1.84×6n㎡，最大開啟角度為60°。有效開口面積越大，排煙效果越好，更多詳情可參考09J621-2圖集！

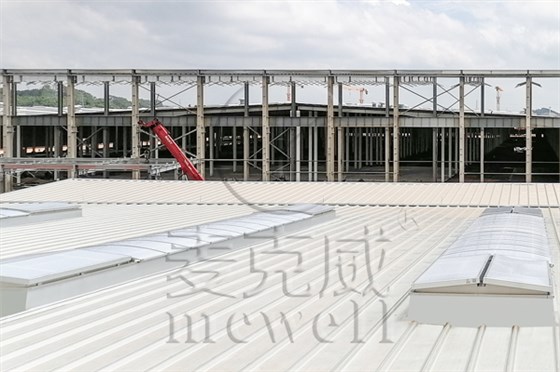

三角型電動排煙天窗和一字型排煙天窗側重自然采光和排煙功能，當窗扇完全開啟時，排煙效果佳，適合對采光及排煙要求高的建筑；圓拱型側開型通風天窗的窗扇可經常開啟，更適合日常有通風換氣和排煙需求的建筑；避風型三角天窗可在任何氣候條件下進行通風排煙。
關于09J621-2電動采光排煙天窗圖集中天窗的排煙性能分析如上，具體選型請結合項目的實際情況。09J621-2圖集免費下載地址：http://www.sdqie.cn/download/！
